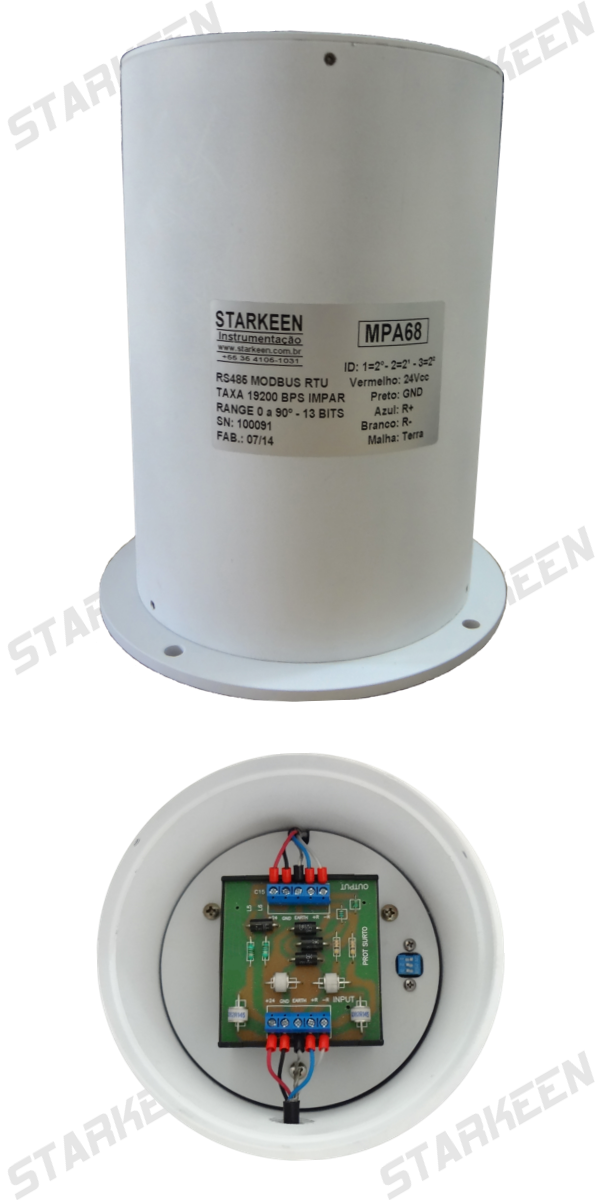

O Transdutor Angular modelo MPA68, mede ângulo por meio de funcionamento pelo princípio pendular, ou seja, o invólucro fica fixado no local de instalação e internamente o pêndulo se desloca movimentando o eixo do encoder e transformando essa variação em um sinal serial RS485 Modbus RTU de 13 ou 14 bits com precisão na medição de 0,1% F.E.
O modelo MPA68 é o único no mercado que funciona com um sistema magnético no pêndulo, o que garante sua estabilidade, mesmo com solavancos causados pelo deslocamento na variação angular do local instalado.
O MPA68 pode ser utilizado em qualquer local em que necessite de alta precisão na medição de ângulo, como exemplo: Comporta Vertedouro, Inclinação de Plataformas, Pontes Móveis, Escadas Móveis, entre outras aplicações.
Características Gerais:
- Resolução de 13 ou 14 bits (outros sob consulta).
- Precisão de 0,1% F.E. (0,09° por quadrante).
- Ângulo de Medição 0 a 360° (contínuo).
- Comunicação Modbus RTU.
- Taxa de Comunicação 9600 ou 19200bps.
- Formato dos Dados 8 bits de dados, 1 start bit, 1 bit de paridade ímpar e 1 stop bit (outros sob consulta).
- Endereçamento 1 a 7 (alteração através de dip switch interno).
- Invólucro em Alumínio.
- Grau de Proteção IP68.
- Proteção Contra Surto por Descarga Atmosférica (Raio) na Alimentação e Comunicação.
- Estabilidade através de Sistema Magnético.
- Alimentação de 24Vcc (mínimo 19,2 e máximo 28,8Vcc).
- Temperatura Ambiente 0 a 70°C.
- Temperatura de Operação 0 a 70°C.
- Conexão Elétrica através de Borneira Interna e Cabo AFS de 4 vias + malha aterramento.
- Normas IEC 61000-4-2, 61000-4-3, 61000-4-4, 61000-4-5, 61000-4-6 e 61000-4-8.
- Diâmetro 170mm e Comprimento 210mm.
- Instalação 4 Furos de 7,1mm posicionados a 110mm.
